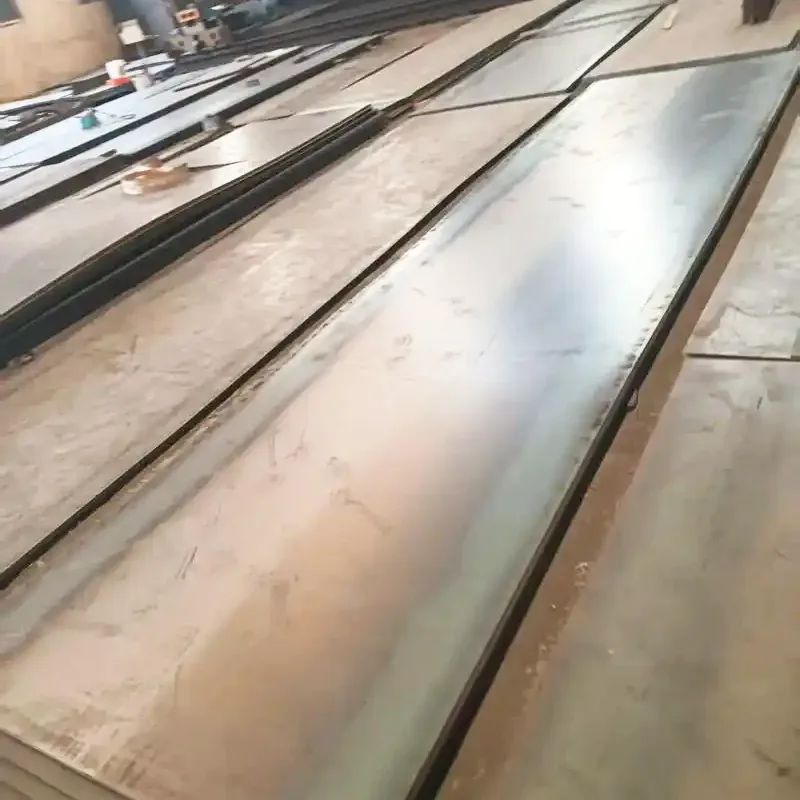

Melyek a nagy szilárdságú kopásálló acéllemezek jellemzői?

Nagy szilárdságú kopásálló acéllemezjellemzői a nagy keménység, a kiváló kopásállóság, a jó szívósság és szilárdság, valamint az erős ütésállóság, amelyet kifejezetten a zord kopási körülményekhez terveztek.

Nagy keménység és kiváló kopásállóság

A felület Brinell keménysége általában 360HB és 540HB között van (például 360-450HB az NM400-nál és 470-540HB az NM500-nál), a kopásállóság pedig elérheti a közönséges szénacél 3-5-szörösét. Ötvözetrétege főként krómból (Cr) áll, amely nagy keménységű karbidokat (például Cr ₇ C ∝) képez, mikrokeménysége meghaladja a HV1700-at, hatékonyan ellenáll az anyageróziónak és a súrlódási kopásnak.

Az erő és a rugalmasság jó párosítása

A kioltási és temperálási eljárást alkalmazva az anyag megfelelő szívóssággal rendelkezik, miközben megőrzi a magas keménységet. Például az NM500 szakítószilárdsága ≥ 1600 MPa, folyáshatára ≥ 1400 MPa, nyúlása ≥ 6%, alacsony hőmérsékletű ütési energiája pedig akár 46 J (-20 ℃), így alkalmas nagy hatású környezetekre.

Stabil ellenállás alacsony és magas hőmérsékletekkel szemben

Szívósságát rendkívül hideg, -40 ℃-os környezetben is meg tudja tartani, mint például a Hegang által kifejlesztett NM400E-TL kopásálló acél.

Az ötvözött karbidok jó magas hőmérsékleti stabilitással rendelkeznek, és 500 ℃-on belül nagy keménységet és oxidációs ellenállást tudnak fenntartani.

Jó hegesztési és feldolgozási teljesítmény

Az aljzat alacsony széntartalmú acélból vagy gyengén ötvözött acélból készül, jó hegeszthetőségű, és csatlakoztatható automatikus hegesztéssel, kézi hegesztéssel és egyéb módszerekkel. A vágás során azonban ajánlatos előnyben részesíteni a hidegvágást (például vízsugár vagy nyírás). A forró vágás 100 ℃-ra előmelegítést és lassú hűtést igényel, hogy megakadályozza a repedés kialakulását.

Ésszerű szerkezeti kialakítás és hosszú élettartam

Alacsony szén-dioxid-kibocsátású szubsztrátumból és ötvözött kopásálló rétegből, kohászati ​​kötésből áll, a kopásálló réteg a teljes vastagság 1/3-1/2-ét teszi ki. Az aljzat szilárdságot biztosít, a kopásálló réteg ellenáll a kopásnak, jelentősen meghosszabbítja a berendezés élettartamát és csökkenti a karbantartási költségeket.

Széles körben használt és szabványosított gyártás

Az olyan nemzeti szabványok végrehajtása révén, mint a GB/T 24186-2022, széles körben használják kulcsfontosságú kopásálló alkatrészekhez, például kotrókanalakhoz, törőbetétekhez, közepes sebességű szénmalmokhoz és bányászati ​​szállítórendszerekhez.
