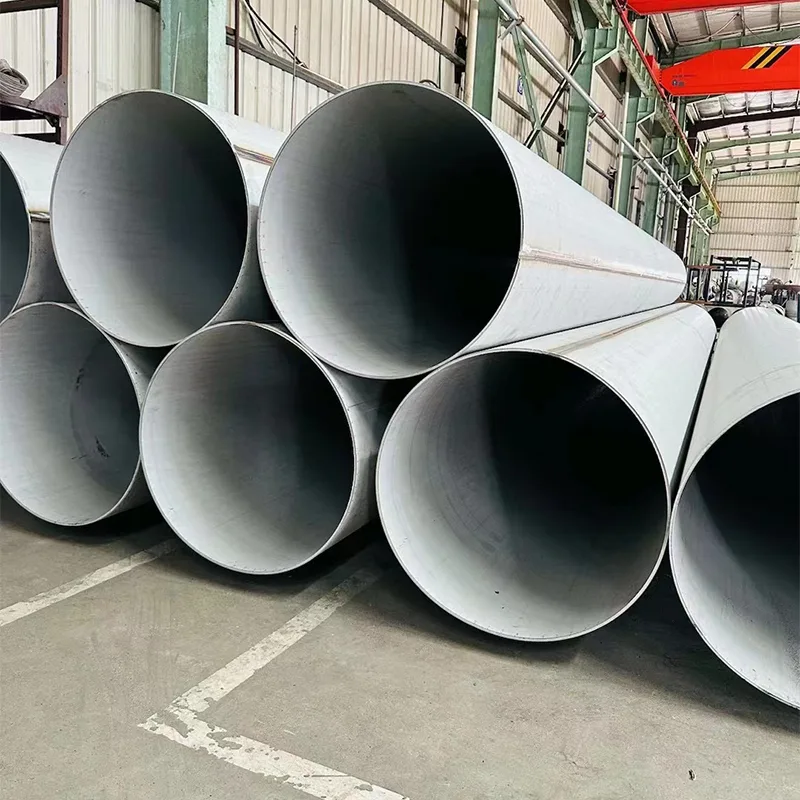

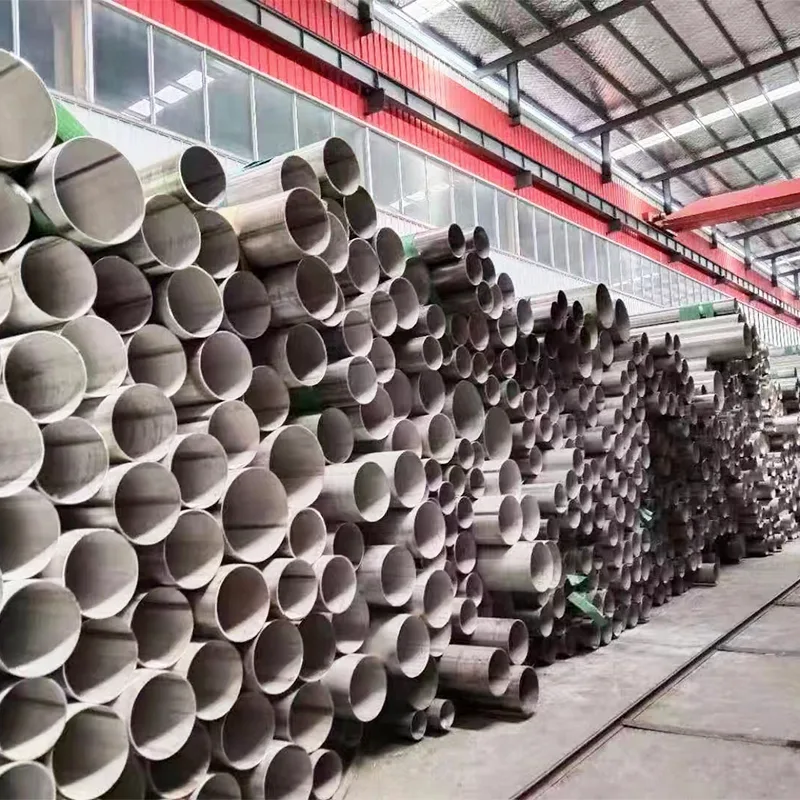

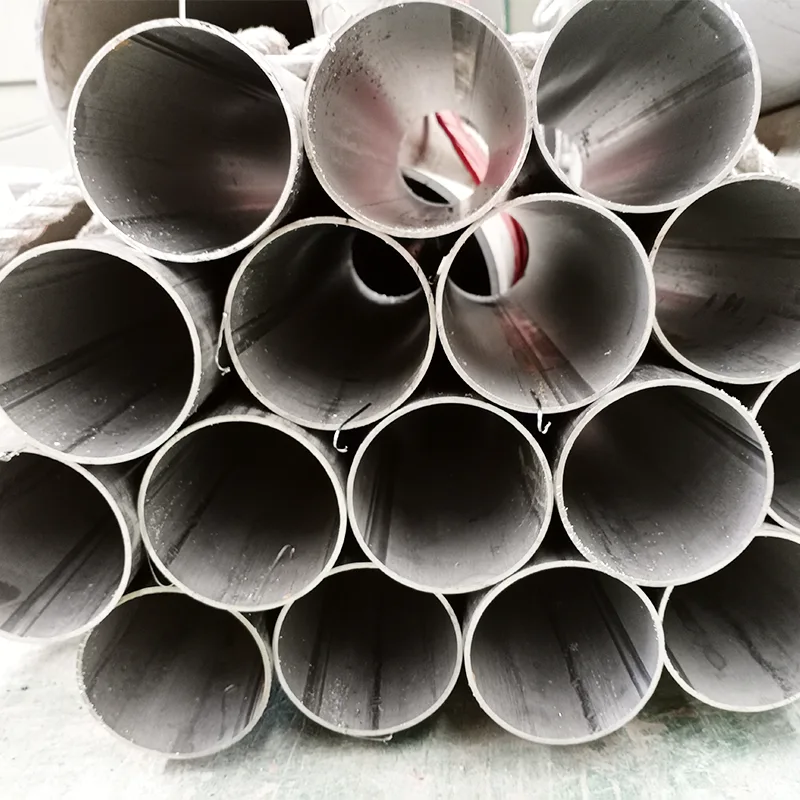

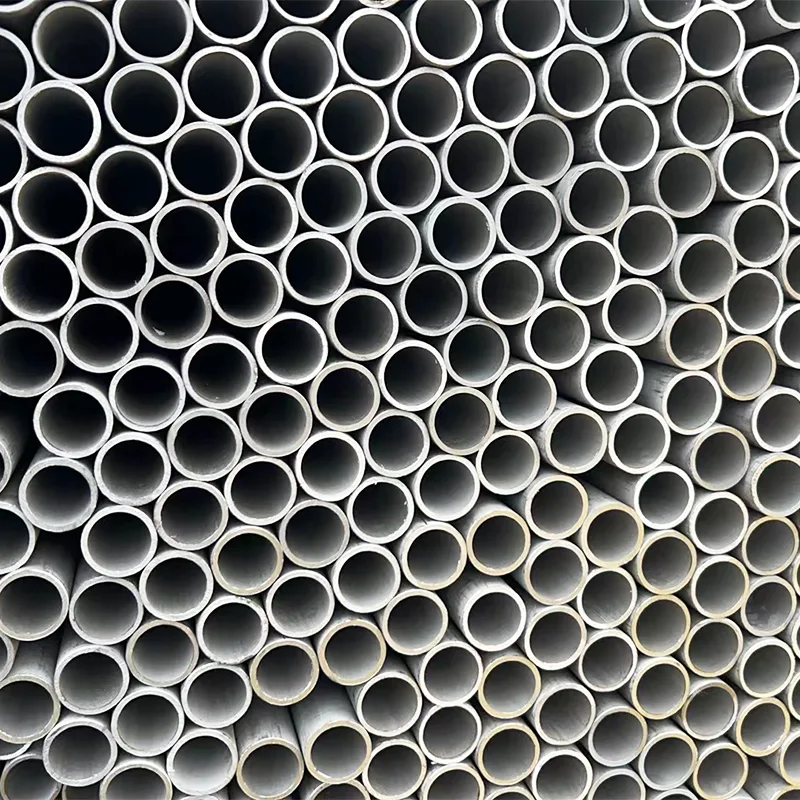

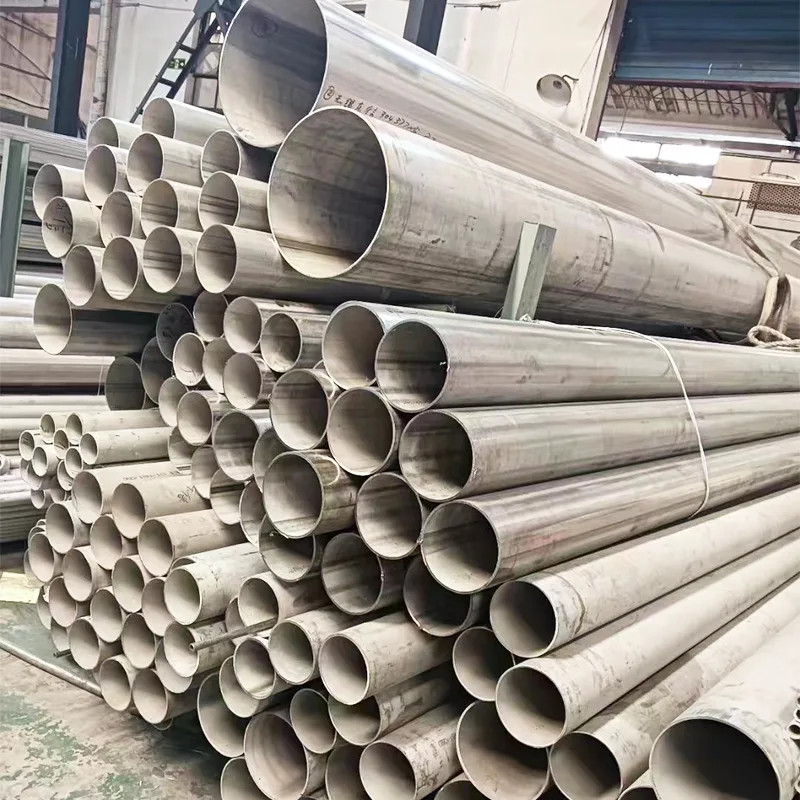

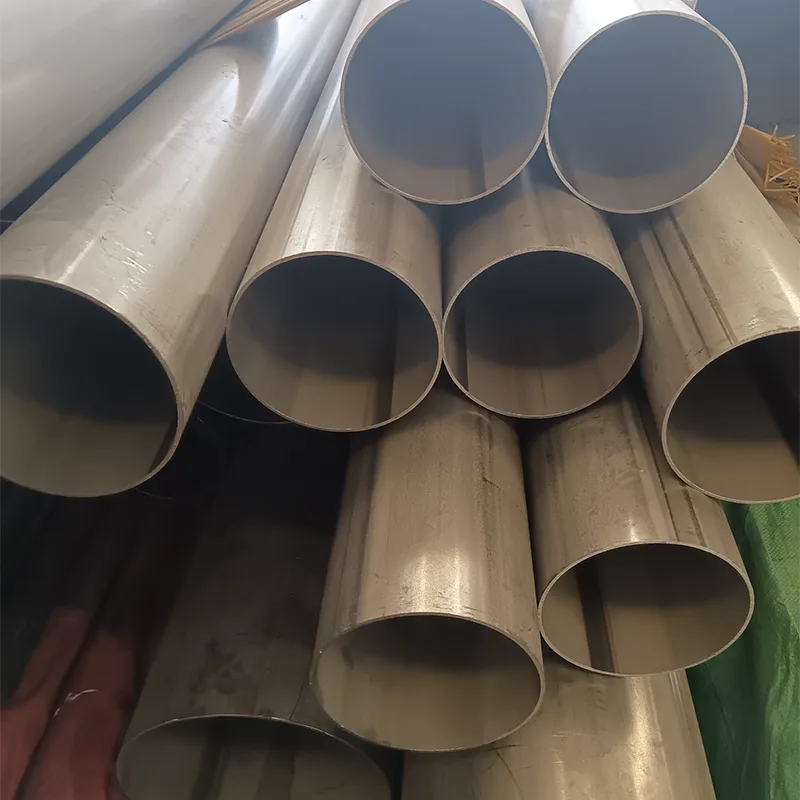

304 rozsdamentes acél hegesztett cső
A 304-es rozsdamentes acélból készült hegesztett csövek kiváló korrózióállóságot, rozsda- és nedvességvédelmet mutatnak, és képesek alkalmazkodni a kültéri nedves és enyhén savas/lúgos környezethez, stabil hőmérsékleti ellenállással. Az anyag biztonságos, tiszta és szagtalan, megfelel az élelmiszer- és vízellátási szabványoknak. A kínai 304-es rozsdamentes acél hegesztett csőgyártók pontos méretű, egyenletes falvastagságú, jó nyomásállóságú, tartós és hosszú élettartamú csöveket biztosítanak.
A 304 rozsdamentes acélból készült hegesztett csövek nyomástartó képessége elsősorban a falvastagságtól, a külső átmérőtől, az anyag szilárdságától, a hegesztés minőségétől és az üzemi hőmérséklettől függ, és meg kell felelnie a szabványos biztonsági tényező tervezési előírásainak. A következő egy rendszerleírás:
I. Alapvető befolyásoló tényezők
|
Befolyásoló tényezők: |
Főbb megjegyzések: |
|
Falvastagság (t) |
Minél nagyobb a falvastagság, annál erősebb a nyomástartó képesség, ami közvetlen összefüggést mutat. |
|
Külső átmérő (D) |
Minél nagyobb a külső átmérő, annál kisebb a nyomástartó képesség azonos falvastagság mellett, ami fordított korrelációt mutat. |
|
Anyag szilárdsága |
304 szabványos szakítószilárdság ≥ 520 MPa, folyáshatár ≥ 210 MPa. |
|
Hegesztési minőség |
A hegesztési hatékonyság (E) befolyásolja a tényleges nyomástartó képességet; jó minőségű hegesztett csövek 0,85-0,95 E-értéket érhetnek el. |
|
Üzemi hőmérséklet |
A hőmérséklet emelkedésével a megengedett feszültség csökken; A teljesítmény szobahőmérsékleten (20 ℃) optimális. |
|
Biztonsági tényező |
A folyadékcsövek jellemzően a megengedett feszültség 2-3-szorosát igényelik; a nagynyomású veszélyes közegekhez 4-szer vagy több szükséges. |
II. Nyomásszámítási képletek
1. Elméleti felszakítási nyomás (Barlow-képlet): P₁=2σt/D (σ a szakítószilárdság MPa-ban, t a falvastagság mm-ben, D a külső átmérő mm-ben)
2. Megengedett üzemi nyomás (a mérnöki gyakorlatban általánosan használt): P₂=(2×S×E×t)/(D–t) (S a megengedett feszültség, E a hegesztési hatásfok, t a falvastagság, D a külső átmérő) 304 rozsdamentes acél megengedett feszültség szobahőmérsékleten S≈137-170 MPa
III. Közös specifikáció nyomás-referencia táblázat (szobahőmérséklet, biztonsági tényező 2)
|
Elméleti felszakítási nyomás (MPa) |
Megengedett üzemi nyomás (MPa) |
Alkalmazható forgatókönyvek |
|
54.7 |
27.3 |
Alacsony nyomású díszcsövek, bútortartók |
|
50 |
25 |
Ajtó- és ablakkeretek, kis korlátok |
|
40.5 |
20.3 |
Lépcsőkorlátok, belső dekoráció |
|
41.2 |
20.6 |
Erkélykorlátok, gépészeti oszlopok |
|
34.2 |
17.1 |
Nagy kerítések, tájcsövek |
|
29.6 |
14.8 |
Kültéri védelem, általános folyadékszállítás |
|
26.3 |
13.2 |
Ipari csővezetékek, vízkezelő rendszerek |
Megjegyzés: 1MPa≈10kg/cm², a megengedett nyomás már figyelembe veszi a biztonsági tényezőt
IV. Alkalmazási forgatókönyvek és nyomásra vonatkozó ajánlások
|
Alkalmazási forgatókönyvek |
Ajánlott üzemi nyomás: |
Javasolt falvastagság: |
|
Polgári vízellátás |
≤1,0 MPa |
≥1,2 mm |
|
Ipari folyadékok (nem korrozív) |
≤2,5 MPa |
≥2,0 mm |
|
Melegvíz rendszerek |
≤1,6 MPa |
≥1,5 mm |
|
Alacsony nyomású gázátvitel |
≤0,6 MPa |
≥1,0 mm |
|
Magas nyomású körülmények |
Egyedi megvastagított falvastagság + roncsolásmentes vizsgálat szükséges. |
≥3,0 mm, hegesztési varratok röntgenvizsgálata |
Alkalmas: 304 rozsdamentes acél Rozsdamentes acélból készült hegesztett csövek alkalmazásai:
1. Kültéri felhasználás: Erkélykorlátok, kültéri lépcsők, udvari kerítések, kültéri gépészeti alkatrészek; ellenáll az esőnek és a nedvességnek, és kevésbé hajlamos a rozsdára.
2. Tengerparti sósködös területek: Tengerparti épületek és létesítmények; hatékonyan ellenáll a sókorróziónak és kevésbé hajlamos a rozsdafoltokra.
3. Ivóvíz- és Élelmiszeripar: Csapvíz szállítása, vendéglátó-ipari berendezések csövek, víztisztító berendezések; biztonságos, higiénikus és nem mérgező anyag.
4. Nedves konyhai és fürdőszobai környezet: Konyhai és fürdőszobai hardverek, fürdőszobai szerelvények, vízvezetékek; hosszú távú nedvesség- és oxidációállóság.
5. Könnyűipari Feltételek: Közönséges vegyi folyadékok, kipufogógáz-szellőztetés, környezetvédelmi berendezések csövek; enyhe savakkal és lúgokkal szemben ellenálló.
6. Hosszú távú tartóssági projektek: a hosszú élettartam és a csökkentett karbantartási költségek érdekében; a könnyen rozsdásodó csövek helyettesítője.
7. Magas és alacsony hőmérsékleten egyaránt használható: Alkalmazható a napi magas hőmérsékleti viszonyokhoz; stabil teljesítmény és deformációmentes hideg és meleg környezetben.
