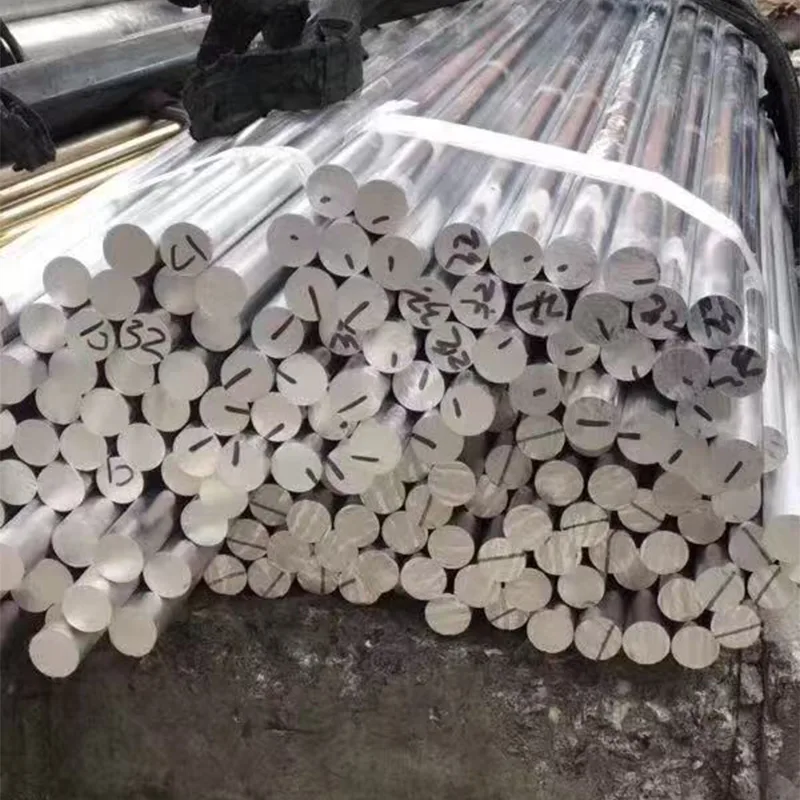

7075 alumínium rúd

A 7075 alumínium rudak maghőkezelése három lépésből áll: oldatos kezelés, kioltás és öregítés. A főbb állapotok a T6 (legnagyobb szilárdság), T73 (legjobb korrózióállóság) és T651 (feszültségmentesített). Az első lépés az oldatos kezelés, melynek hőmérséklete 460-480 ℃ (az iparban általában 475 ℃-ot használnak). Az oldatot 1-2 órán át tartjuk 25 mm vastagságonként, hogy az ötvözőelemek teljesen beépüljenek a mátrixba. Az oldatos kezelés után a belső mikrostruktúra stabilizálása érdekében 20-40°C-os, folyó hideg vízben gyorsan le kell hűteni 5 másodpercen belül.

Fő feltételek (T sorozat) folyamatparaméterek

1. T6 állapot (leggyakrabban használt, legnagyobb szilárdságú)

Oldatkezelés: 470-480 ℃, tartás 1-2 órán keresztül

Kioltás: Gyors vízhűtés (≤5 másodperces átvitel)

Mesterséges öregítés: 120-130 ℃, tartás 24-36 óráig

Tulajdonságok: Szakítószilárdság kb. 572 MPa, folyáshatár kb. 503 MPa, keménység kb. 150HB

2. T73 állapot (nagy korrózióállóság, némi szilárdság feláldozása)

Megoldás kezelés: Ugyanaz, mint a T6, 470-480 ℃, tartás 1-2 órán keresztül

Oltás: Ugyanaz, mint a T6, gyors vízhűtés

Kétlépcsős öregedés:

Első fokozat: 105-115 ℃, tartás 6-8 órán keresztül

Második fokozat: 160-170 ℃, tartás 8-10 óráig

Előnyök: Jelentősen megnövekedett ellenállás a feszültségkorróziós repedésekkel szemben (SCC), alkalmas korrozív környezetekhez, például tengeri és vegyi üzemekhez.

3. T651 állapot (T6 hozzáadott húzófeszültség-oldással)

Megoldás + kioltás: Ugyanaz, mint a T6

Feszítés: 1-3% hideg nyújtás az oltás után, hogy kiküszöbölje a maradó edzési feszültséget

Mesterséges öregítés: Ugyanaz, mint a T6, 120-130 ℃, tartás 24-36 órán keresztül

Előnyök: Kisebb megmunkálási deformáció, alkalmas precíziós megmunkáláshoz és nagy szerkezeti alkatrészekhez

Kulcsfontosságú folyamatpontok

Az oldat hőmérsékletének szabályozása: 460 ℃ alatt az elemek nem oldódnak fel megfelelően; 480 ℃ felett túlmelegedés valószínű, ami károsítja a teljesítményt.

Kioltási átviteli idő: ≤5 másodperc, hogy elkerüljük az erősítő fázisok idő előtti kicsapódását, ami az erő csökkenéséhez vezet.

Az öregedési hőmérséklet pontossága: ±2 ℃, egyenletes és finom csapadékot biztosítva, befolyásolva a végső szilárdsági és szívóssági egyensúlyt.

Alumínium rúd A gyártó ajánlása: Állapotválasztási alapelvek: A nagy szilárdság érdekében válassza a T6-ot; válassza a T73-at a korrózióállósághoz; válassza a T651-et a precíziós megmunkáláshoz. 7075 egy hőkezelhető erősítő ötvözet; erőssége nem hőkezelhető állapotban (O állapot) csak körülbelül 1/3-a a T6-énak.
